【フロンティア部門】 かながわ産業Navi大賞 優秀賞
省エネシステムも組み入れた灌水システムの構築が可能
商品概要
・土壌の体積含水率(VWC)、電気伝導度(EC)、温度(℃)の同時測定が可能で、土壌中の状態分析に最適です。
・土壌の体積含水率(VWC)、電気伝導度(EC)、温度(℃)の同時測定が可能なハイスペックモデル
・水分測定における電気伝導度の影響を極小化(0.1~7.0mS/cmにおいて±5%以内)
・水分及びEC測定における誘電率の温度依存性を補償(0~50℃の温度範囲において25℃時に相当する値にて出力)
・体積含水率(VWC)、電気伝導度(EC)、温度(℃)はリニアライズされており、接続する機器の設定が容易
こちらの商品はメーカー取り寄せとなる為、お届けにまでに2週間前後お時間掛かる場合がございます。
予めご了承の程、お願い致します。
商品スペック

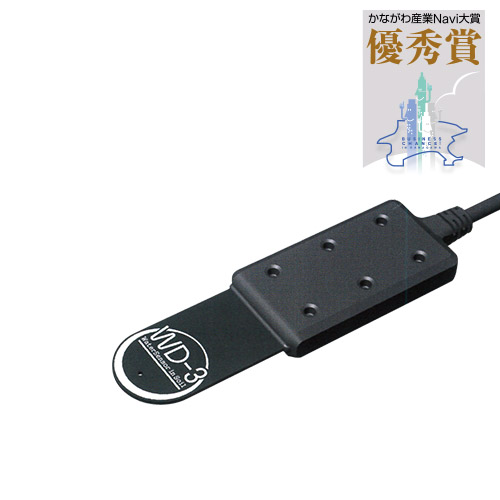

- 製品名:
- WD-3-WET-5Y
- センサーローブ長:
- 5cm
測定機能 | 体積含水率(VWC) | ○ |
---|---|---|
電気伝導度(バルクEC) | ○ | |
電気伝導度(土壌溶液EC) | - | |
土壌中温度(℃) | ○ |
電気特性(✱1) | 体積含水率(VWC) 検出方法 | 折り返し平行伝送線路方式(特許 第4189864号)(*2) |
---|---|---|
体積含水率(VWC) 測定範囲 | 絶乾(0%)~ 飽和(100%) | |
体積含水率(VWC) 精度 | ±3% F.S(VWC 0~50%時) ±10% F.S(VWC 50~100%時) | |
体積含水率(VWC) アナログ出力 | 0~1V |
電気特性(✱1) | 電気伝導度(EC) 測定範囲 | 0~7mS/cm(*3) |
---|---|---|
電気伝導度(EC) 精度 | ±5% F.S | |
電気伝導度(EC) アナログ出力 | 0~1V |
電気特性(✱1) | 温度(プローブ先端) 測定範囲 | -10~50℃ |
---|---|---|
温度(プローブ先端) 精度 | ±1℃ | |
温度(プローブ先端) アナログ出力 | 0~1.2V |
周囲環境温度 | 動作温度範囲 | -40~+50℃ |
---|---|---|
測定温度範囲 | 0~50℃(*4) |
- 供給電源:
- 入力DC+4.5~15V
- 消費電流(+9V供給時) :
- 40mA(typ)(*5)
- 測定ケーブル
(電源、信号出力) : - 先バラタイプ 標準ケーブル長 5m(オプション:10m,20m 供給可)
(カスタム対応で先端にコネクタ取り付け対応可)(*6)
- 防水/防塵 仕様:
- 完全防水(IP68相当)
- 外形寸法:
- L(120mm)×W(36mm)×H(12mm)
- 重量(本体のみ):
- ≦40g
- データロガー:
- 当社製品(WDR-1/WDR-2)の他に汎用計測器や汎用データロガーとのインタフェースが可能
(*1)・・・土壌の性質によっては出力電圧が異なります。出力電圧は溶媒(土壌等)の比誘電率εを4(土壌の標準値)とし、調整されています。
体積含水率(VWC)及び電気伝導度(EC)は測定する土壌や環境によって異なる場合があります。
(*2)・・・株式会社A・R・Pは特許権者である株式会社鹿児島TLOと特許専有実施契約を締結しております。
(*3)・・・水(溶液)100%中の食塩(NaCl)による測定範囲を示します。
電気伝導度(EC)の単位はdS/mと表記される事もありますが、同一の意味であり相互互換があります。
(*4)・・・0℃以下では水(凍結状態)の比誘電率εが著しく変動する為。
(*5)・・・7mS/cm溶液中にプローブ全体を浸した状態での電源電流値。
(*6)・・・WDR-1との接続には専用コネクタが必要です。
先バラタイプをお持ちのお客様は、コネクタ取り付け加工サービス(有償)をご利用頂く事で接続頂けます。
学校及び研究所様等に関しましては、おまとめ発注及びお支払条件等を「お問い合わせ」からお申し付け下さい。
